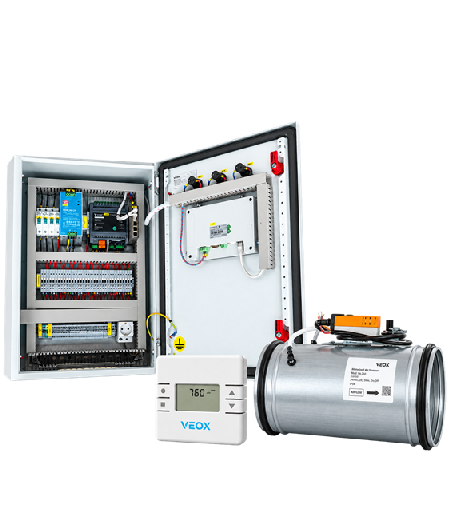

ЩА-РРДР-32/32-CO2-32-VEOX — щит автоматики для электропитания, централизованного управления, контроля и диспетчеризации 32 приточных и 32 вытяжных клапанов РРДР VEOX в системе вентиляции с 32 датчиками CO₂ VEOX SCD. Щит собран на ПЛК с четырьмя портами RS-485 и сенсорной панелью оператора 7″. Связь с клапанами выполняется по Modbus RTU, с диспетчеризацией здания — по Ethernet / Modbus TCP.
Щит рассчитан на 32 группы помещений. Типовая группа включает один приточный РРДР, один вытяжной РРДР и один датчик CO₂.
| Устройство | Подключение | Роль в группе |
|---|---|---|
| Датчик CO₂ VEOX SCD | Питание 24 В DC; выход 0–10 В — на аналоговый вход привода вытяжного РРДР | Измеряет концентрацию CO₂ в помещении |
| Вытяжной РРДР | Аналоговый вход 0–10 В от датчика; RS-485 / Modbus RTU — обмен со щитом | Изменяет расход вытяжки по сигналу CO₂ согласно настроенной характеристике |
| Приточный РРДР | RS-485 / Modbus RTU | Получает задание расхода от щита по шине Modbus RTU |
| Щит ЩА-РРДР | 4 шлейфа RS-485 / Modbus RTU; Ethernet / Modbus TCP | Передаёт задания, отображает фактические значения, связывает клапаны с диспетчеризацией здания |
Сигнал датчика подаётся на вытяжной клапан напрямую, минуя щит. Для аналогового сигнала обеспечивается общий провод 0 В датчика и регулятора; номера клемм определяются паспортами поставляемых устройств.
| Параметр | Значение |
|---|---|
| Обозначение | ЩА-РРДР-32/32-CO2-32-VEOX |
| Приточные клапаны РРДР | 32 шт. |
| Вытяжные клапаны РРДР | 32 шт. |
| Датчики CO₂ | 32 шт., VEOX SCD |
| Панель оператора | Сенсорная, 7″ |
| Контроллерная часть | ПЛК с 4 портами RS-485, согласно схеме щита |
| Связь с клапанами | RS-485 / Modbus RTU |
| Шлейфы связи | 4 шлейфа, до 16 клапанов в каждом, всего до 64 клапанов |
| Параметры Modbus RTU | Единые в пределах шлейфа; задаются при подготовке и указываются в паспорте |
| Сигнал датчиков CO₂ | 0–10 В на аналоговые входы вытяжных РРДР |
| Питание клапанов и датчиков | 24 В DC от щита; распределение и защита групп — по схеме щита |
| Блоки питания | 24 В DC; количество и выходная мощность — по расчёту нагрузки |
| Вводное питание | Однофазное, 230 В AC, 50 Гц |
| Расчётная мощность подключения | 600 Вт |
| Габариты корпуса (В × Ш × Г) | 600 × 600 × 250 мм |
| Степень защиты и условия среды | IP54, УХЛ4 — по паспорту поставляемого щита |
| Внешняя диспетчеризация | Ethernet / Modbus TCP |
Расчётная мощность 600 Вт относится к подключению щита к сети 230 В. Номинал блоков питания 24 В определяется отдельно с учётом всех клапанов, датчиков, автоматики, пусковых нагрузок и потерь в кабелях. Исполнение регуляторов РРДР, рабочие диапазоны расхода, состав контроллеров и защитных аппаратов фиксируются в спецификации поставки.
К щиту подключаются четыре независимых шлейфа RS-485 / Modbus RTU, до 16 клапанов в каждом — всего до 64 устройств. Внутри шлейфа клапаны соединяются последовательной шиной. Распределение приточных и вытяжных клапанов по шлейфам задаётся в опросном листе.
Каждый шлейф согласуется на обоих концах: со стороны контроллера резистор установлен в щите при выпуске, на последнем клапане шлейфа устанавливается терминатор 120 Ом. Четыре внешних терминатора входят в комплект поставки щита и устанавливаются при монтаже.
Полярность питания, назначение жил, общий провод интерфейса и подключение экранов выполняются по электрической схеме поставки. Допустимое падение напряжения проверяется для наиболее удалённого устройства с учётом нагрузки группы.
| Цепь | Кабель и назначение |
|---|---|
| Ввод 230 В | ВВГнг(А)-LSLTx / ППГнг(А)-HF, 3 жилы: L / N / PE. Сечение — согласно проекту электроснабжения. |
| Питание 24 В DC и RS-485 | КПСВЭВнг(А)-LSLTx 4×2×0,5 мм² / МКЭШВнг(А)-HF 5×0,75 мм², экранированный. Назначение жил — по схеме конкретного регулятора РРДР. |
| Датчик CO₂ — вытяжной РРДР | КПСВЭВнг(А)-LSLTx 2×2×0,75 мм² / МКЭШВнг(А)-HF 3×0,75 мм², экранированный, не менее 3 жил: +24 В, 0 В и сигнал 0–10 В. Сечение — по проекту и паспорту датчика. |
| Ethernet | Экранированная витая пара категории 5e или 6, разъёмы RJ45. |
Кабели, соединительные коробки и монтажные принадлежности поставляются по спецификации заказа.
Сенсорная панель 7″ обеспечивает локальный просмотр параметров клапанов и изменение доступных заданий. Клапаны на экране объединены по помещениям; для каждого устройства указываются его номер, назначение и адрес в шлейфе.
| Параметр или функция | Назначение |
|---|---|
| Текущий расход, м³/ч | Просмотр фактического расхода приточного и вытяжного РРДР |
| Задание расхода, м³/ч | Просмотр действующего задания и изменение доступных уставок |
| Состояние связи | Контроль обмена с каждым из 64 клапанов |
| Режим и диагностика | Отображение режима и доступных сообщений регулятора по карте Modbus |
| Сервисные настройки | Настройка параметров, предусмотренных программой щита, при наладке |
Уставки изменяются в пределах настроенного диапазона расхода клапана. Положение заслонки и команды принудительного открытия или закрытия доступны в объёме, поддерживаемом регулятором и программой щита.
Отображение CO₂ в ppm предусматривается только при возможности считывания сигнала соответствующего входа через регулятор РРДР. Масштабирование и состав отображаемых данных фиксируются в карте регистров поставки.
Щит подключается к диспетчерской системе здания по Ethernet / Modbus TCP. Через интерфейс доступны чтение параметров клапанов и запись разрешённых команд в объёме карты регистров, соответствующей версии программы щита.
IP-адреса и их количество определяются фактическим составом контроллеров, панели и других сетевых устройств; сетевые настройки согласуются до программирования и указываются в паспорте. Карта Modbus TCP — адреса, типы данных, единицы, масштабирование и права доступа — предоставляется отдельным приложением по запросу.
Приоритет команд панели и диспетчеризации, сохранение последнего задания и поведение при потере связи фиксируются в алгоритме щита. Потеря связи с диспетчеризацией и потеря связи с клапанами проверяются как отдельные события.
Щит не регулирует расход вместо клапанов — регулирование выполняют регуляторы РРДР, а щит передаёт задания, получает фактические значения и отображает их. Автоматическое равенство расходов притока и вытяжки в текущей редакции не установлено: правило согласования задаётся отдельно при заказе.
| Параметр алгоритма | Что фиксируется до программирования |
|---|---|
| Работа по CO₂ | Диапазон сигнала датчика, зависимость расхода от CO₂, минимальный и максимальный расход |
| Задание притока | Источник задания: установленная уставка либо согласованное следование за вытяжкой |
| При следовании за вытяжкой | Используемое значение — фактический расход или уставка; требуемое соотношение или смещение |
Режим аналогового входа вытяжного регулятора и роль команд Modbus должны соответствовать согласованному алгоритму. Для вытяжных РРДР обеспечивается совместимость входа 0–10 В с принятой схемой обмена по Modbus.
До изготовления щита заполняется опросный лист:
| Позиция | Комплектность |
|---|---|
| Щит в сборе | Корпус, панель 7″, контроллерная часть с 4 шлейфами RS-485, оборудование питания, защиты и клеммы |
| Программное обеспечение | Программа управления и экранные формы по согласованному алгоритму |
| Документы | Паспорт, электрические схемы, карта Modbus TCP |
| Терминаторы RS-485 | 4 внешних терминатора 120 Ом для последних устройств шлейфов |
| Клапаны и датчики | 32 приточных РРДР, 32 вытяжных РРДР и 32 датчика VEOX SCD — отдельные позиции, если включены в заказ |
| Внешний монтаж | Кабели, соединительные коробки и монтажные принадлежности — по спецификации заказа |
Гарантия, условия эксплуатации, номиналы защитных аппаратов и окончательная нумерация клемм указываются в паспорте и электрических схемах поставляемого щита.
Помощь в наладке по телефону включена в поставку. Выездной ввод в эксплуатацию оплачивается отдельно; его стоимость и продолжительность определяются коммерческим предложением. Исправление внешних кабелей и электромонтажа выполняет монтажная организация. При вводе в эксплуатацию проверяются:
ЩА-РРДР — приточные/вытяжные клапаны — CO2-датчики — VEOX
ЩА — щит автоматики; РРДР — управляемые клапаны; 32/32 — количество приточных и вытяжных клапанов; CO2-32 — количество подключаемых датчиков CO₂; VEOX — изготовитель.
Например, ЩА-РРДР-32/32-CO2-32-VEOX — щит управления клапанами РРДР на 32 приточных и 32 вытяжных клапана РРДР, 32 датчика CO₂ VEOX SCD, панель 7″; управление клапанами — RS-485 / Modbus RTU, 4 шлейфа до 16 устройств; датчики CO₂ — питание 24 В DC, сигнал 0–10 В непосредственно на вытяжные клапаны РРДР; диспетчеризация — Ethernet / Modbus TCP; питание — однофазное, 230 В AC, 50 Гц; расчётная мощность подключения — 600 Вт; габариты — 600 × 600 × 250 мм (В × Ш × Г).
Направьте параметры системы или проектную спецификацию — VEOX поможет подобрать исполнение и рассчитать стоимость.
