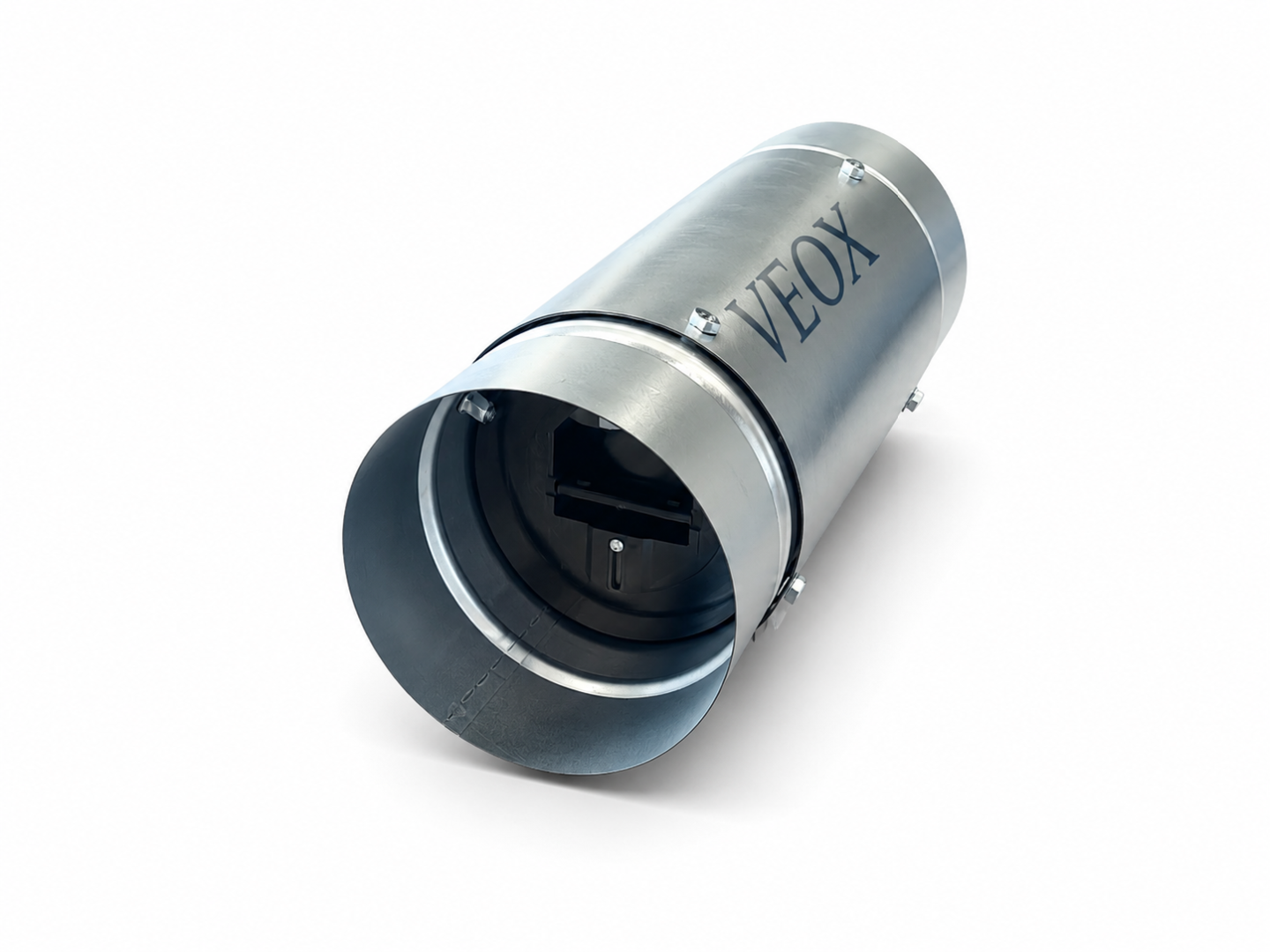

Клапан постоянного расхода воздуха ВР-Кр с ревизионным люком в стальном корпусе

Описание

ВР-Кр — механический клапан постоянного расхода воздуха круглого сечения в стальном корпусе с ревизионным люком. Клапан автоматически поддерживает настроенный расход воздуха при изменении давления в вентиляционной сети.

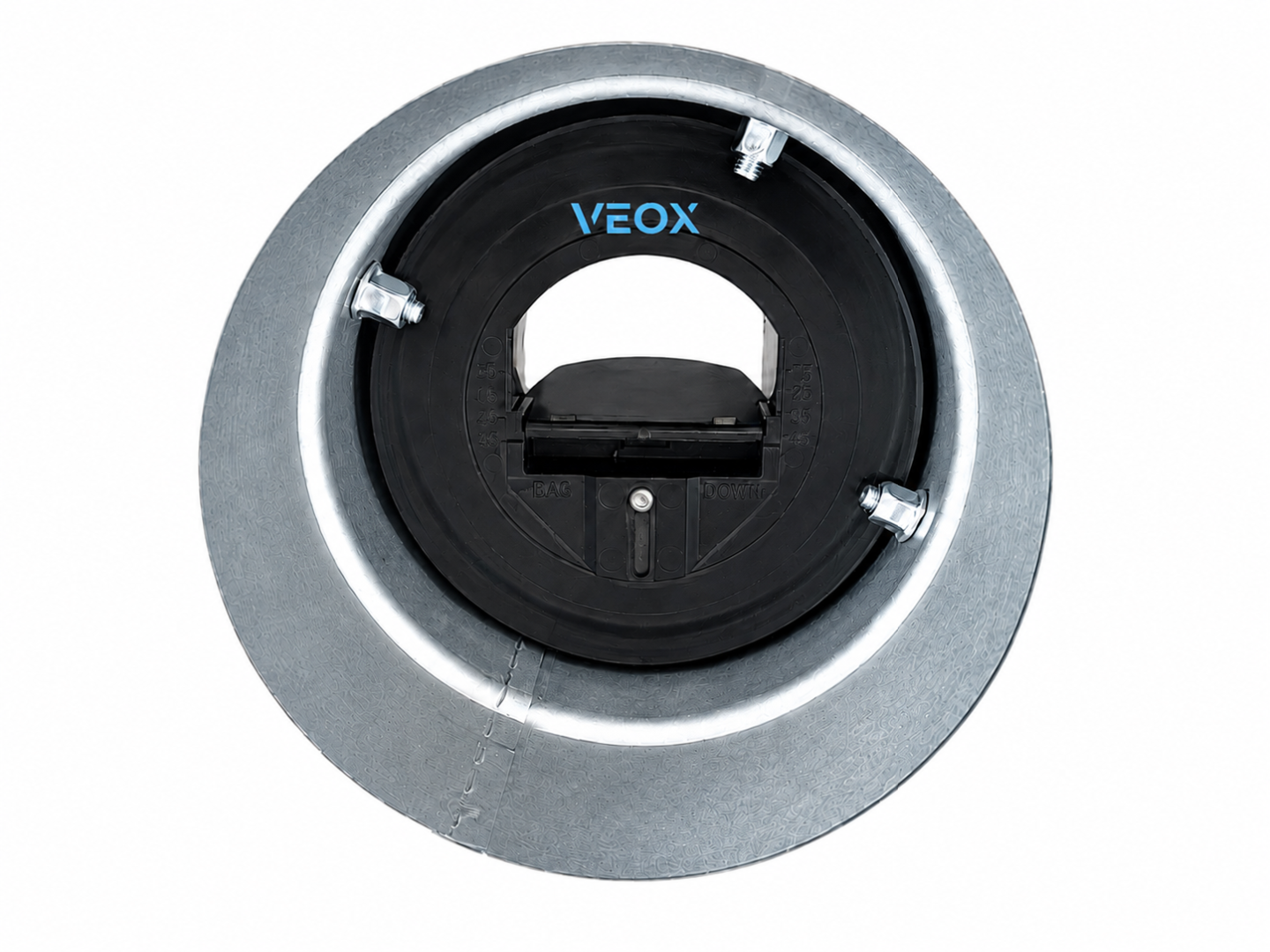

Внутри корпуса установлен вставной регулятор CAV-NP. Он изменяет проходное сечение под воздействием воздушного потока и поддерживает расход в диапазоне перепада давления от 50 до 250 Па без электропитания, контроллера и подключения к системе автоматизации.

Диаметры: 100–250 мм.
Расход воздуха: 15–800 м³/ч.
Рабочий перепад давления: 50–250 Па.

Преимущества клапана ВР-Кр

Автономная работа
Поддерживает постоянный расход воздуха без электропитания и автоматики.

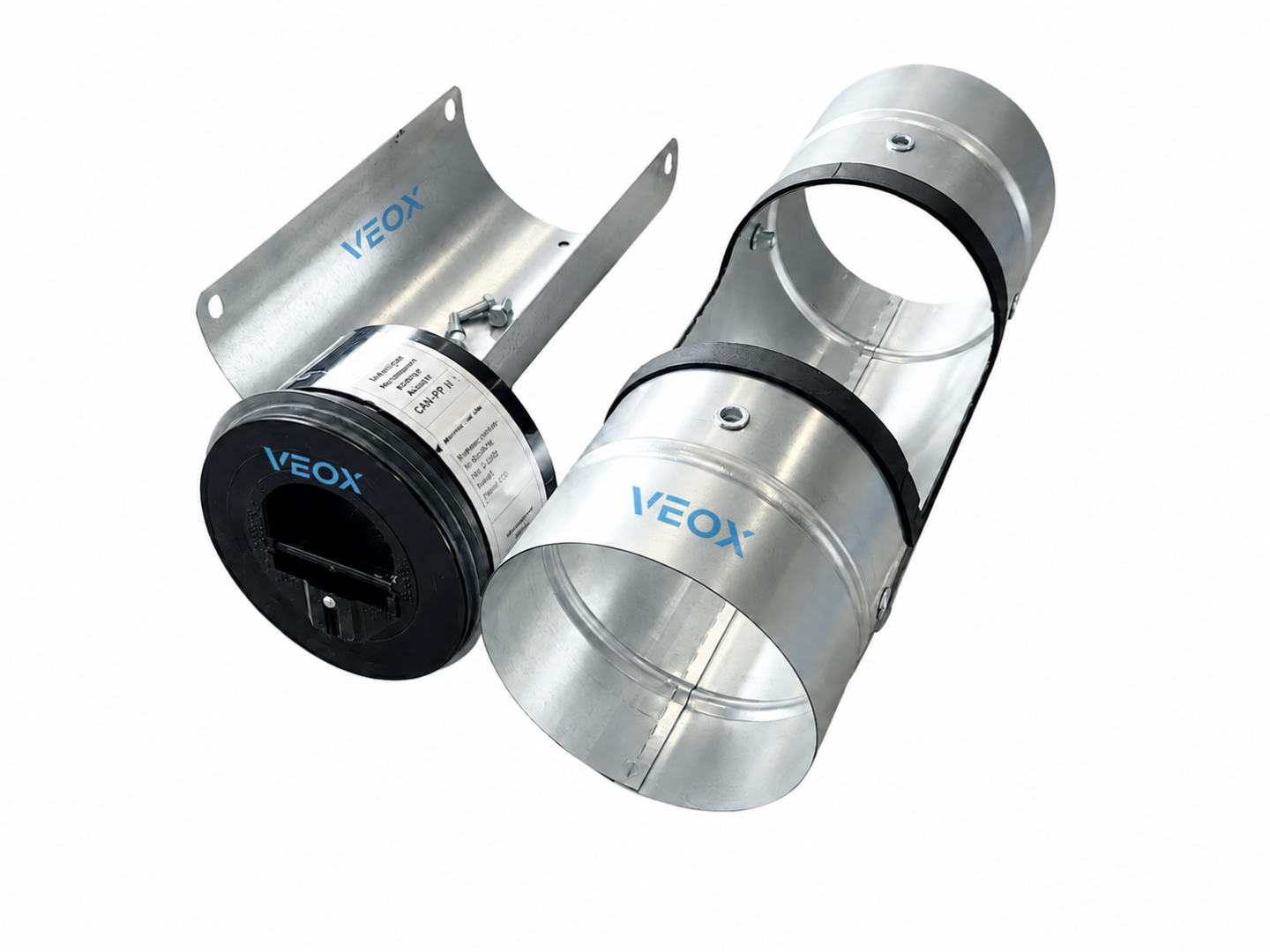

Ревизионный люк
Обеспечивает доступ к регулятору для настройки, проверки, очистки и замены.

Настройка по шкале
Требуемый расход устанавливается непосредственно на цифровой шкале CAV-NP.

Стальной корпус
Корпус изготовлен из оцинкованной листовой стали и устанавливается как участок воздуховода.

Приток и вытяжка
Подходит для круглых приточных и вытяжных систем общеобменной вентиляции.

Широкий диапазон
Исполнения диаметром от 100 до 250 мм с расходом воздуха от 15 до 800 м³/ч.

Назначение и принцип работы

Клапан ВР-Кр применяется в системах, где требуется поддерживать постоянный проектный расход воздуха независимо от изменения давления в сети. Внутренний механический регулятор CAV-NP компенсирует колебания давления за счёт автоматического изменения площади проходного сечения.

Расход задаётся перемещением настроечной риски по цифровой шкале. После настройки клапан работает автоматически и не требует дальнейшего управления.

Важно: для проектного расхода необходимо выбрать исполнение клапана с соответствующим диапазоном настройки. Один регулятор не охватывает весь диапазон расходов для данного диаметра.

Основные технические характеристики

Тип изделия

механический клапан постоянного расхода воздуха CAV

Обозначение

ВР-Кр

Форма сечения

круглое

Диаметры

100, 125, 160, 200 и 250 мм

Диапазон расходов

15–800 м³/ч, в зависимости от исполнения

Рабочий перепад

50–250 Па

Температура воздуха

от −20 до +60 °C

Материал корпуса

оцинкованная листовая сталь

Регулятор

механический регулятор CAV-NP

Настройка

по цифровой шкале, винт Torx T10

Электропитание

не требуется

Присоединение

внутреннее раструбное, через соединительные ниппели

Прямые участки

не менее 2D перед регулятором и 1D после него

BIM-модель ВР-Кр для Revit

Для проектировщиков доступно параметрическое семейство клапана постоянного расхода воздуха ВР-Кр для использования в BIM-моделях Autodesk Revit. Семейство позволяет разместить изделие в проекте, выбрать требуемый типоразмер и использовать технические параметры клапана при разработке системы вентиляции.

Материалы для проектировщиков:
BIM-семейство содержит типоразмеры клапана ВР-Кр и предназначено для включения оборудования VEOX в проектную модель системы вентиляции.

Скачать BIM-модель Revit

Как подключить семейство ВР-Кр в Revit

В видео показано, как загрузить семейство в проект Revit, выбрать исполнение клапана и использовать модель при проектировании системы вентиляции.

Ассортимент клапанов ВР-Кр

Артикул	Диаметр, мм	Диапазон расхода, м³/ч
ВР-Кр-100-15_50-Н-ОЦ	100	15–50
ВР-Кр-100-50_100-Н-ОЦ	100	50–100
ВР-Кр-125-15_50-Н-ОЦ	125	15–50
ВР-Кр-125-50_100-Н-ОЦ	125	50–100
ВР-Кр-125-100_180-Н-ОЦ	125	100–180
ВР-Кр-160-100_180-Н-ОЦ	160	100–180
ВР-Кр-160-180_300-Н-ОЦ	160	180–300
ВР-Кр-200-180_300-Н-ОЦ	200	180–300
ВР-Кр-200-300_500-Н-ОЦ	200	300–500
ВР-Кр-250-300_500-Н-ОЦ	250	300–500
ВР-Кр-250-500_800-Н-ОЦ	250	500–800

Габаритные размеры

Диаметр Dn, мм	Общая длина L1, мм	Длина ревизионной части L2, мм
100	340	110
125	340	205
160	340	220
200	400	220
250	400	260

Подключение и монтаж

соблюдать направление движения воздуха, указанное на корпусе и вставном регуляторе;
перед рабочим элементом CAV-NP предусматривать прямой участок воздуховода не менее 2D;
после регулятора предусматривать прямой участок воздуховода не менее 1D;
оставлять свободный доступ к ревизионному люку для настройки и обслуживания;
не допускать передачи на корпус механической нагрузки от присоединяемых воздуховодов;
эксплуатировать клапан без конденсации влаги, замерзания и образования льда.

Корпус ВР-Кр соединяется с воздуховодами при помощи двух ниппелей, устанавливаемых внутрь присоединительных патрубков. Соединительные ниппели в стандартный комплект поставки не входят.

Настройка расхода воздуха

Настройка выполняется через открытый ревизионный люк либо до установки регулятора в стальной корпус. Для изменения расхода необходимо ослабить винт Torx T10, переместить настроечную риску на требуемое значение цифровой шкалы и повторно зафиксировать механизм.

После настройки механический регулятор автоматически компенсирует изменение перепада давления и поддерживает расход воздуха в пределах характеристик выбранного исполнения.

Заказать клапан ВР-Кр

Для подбора клапана укажите номинальный диаметр воздуховода, требуемый расход воздуха, расчётный перепад давления, количество клапанов и необходимость поставки соединительных ниппелей.

Специалисты VEOX подберут подходящий диапазон настройки и подготовят коммерческое предложение под проект.
