Приводы для вентиляционных клапанов 227C-024-08I

Электрический привод используется для управления вентиляционными клапанами по аналоговому сигналу 0-10В и имеет питание 24 В. крутящий момент 8 или 16 Нм

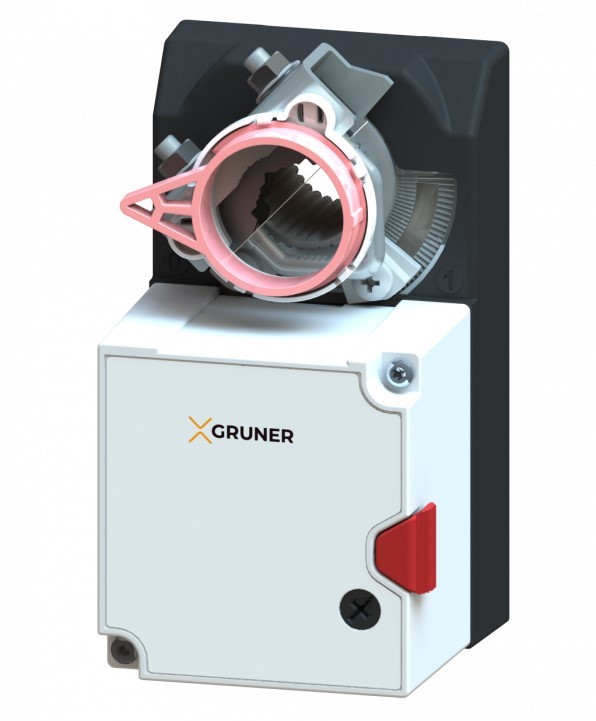

Привод вентиляционной заслонки Gruner 227C-024-08i (24V, 8 Н·м)

Gruner 227C-024-08i — электропривод для вентиляционных заслонок систем вентиляции и ОВК, рассчитанный на точное позиционирование по аналоговому сигналу. Привод удобен для применения в приточно-вытяжных установках, общеобменной вентиляции, смесительных узлах и системах с автоматическим регулированием расхода/температуры.

Ключевые преимущества

• Ресурс: более 100 000 полных циклов (0°…95°…0°) и более 1 500 000 частичных циклов (до ±5°) — подходит для частых регулировок в автоматике.
• Точное непрерывное управление по сигналу (0)2…10 В, также поддерживается (0)4…20 мА.
• Обратная связь положения (0)2…10 В для диспетчеризации и синхронизации приводов.
• Перегрузоустойчивость: не требуются концевые выключатели — привод автоматически останавливается на механических упорах.
• Тихая работа: уровень звуковой мощности < 35 dB(A).
• Удобный монтаж на вал заслонки: быстрозажимной хомут (квадрат 8–15 мм / круг 8–20 мм), есть защита от проворота.
• Ручное управление кнопкой (самовозврат) — удобно при наладке и сервисе.
• Защита IP54 (при вводе кабеля вниз), не требует обслуживания.
• Широкий температурный диапазон: −30…+50 °C (работа), −30…+80 °C (хранение).

Основные характеристики

Монтаж и настройка

• Прямой монтаж на вал заслонки с хомутом; предусмотрены точки крепления и защита от проворота.
• Ограничение угла — регулируемыми механическими упорами (до max 95°).
• Выбор направления вращения и диапазона сигнала — переключателем режимов на корпусе (0–10/2–10 В, Left/Right) + режим Adaption для адаптации после изменения упоров.

Подключение (типовая логика)

Питание подается на 2 провода, управляющий сигнал Y — на отдельный провод, обратная связь U — на четвертый провод (0…100% положения). Это упрощает интеграцию в шкаф автоматики и диспетчеризацию.

Где применяется

• приточно-вытяжные установки и центральные кондиционеры (AHU);
• вентиляционные заслонки в приточных/вытяжных системах;
• смесительные узлы и регулирование по температуре/качеству воздуха;
• объекты с частой модуляцией заслонки (где важен высокий ресурс циклов).

FAQ (для SEO)

Сколько циклов выдерживает привод?
Ресурс привода — >100 000 полных циклов (0°…95°…0°) и >1 500 000 частичных циклов (до ±5°), что особенно важно для систем с частым регулированием.

Какие сигналы управления поддерживаются?
Аналоговое непрерывное управление (0)2…10 VDC; также возможно (0)4…20 мА (при внешнем сопротивлении 500 Ω). Есть выход обратной связи (0)2…10 VDC.

Нужны ли концевики?
Нет. Привод перегрузоустойчивый и автоматически останавливается на механическом упоре.

Нужна подборка под вашу заслонку/узел автоматики? Напишите — подберем привод, схему подключения и предложим поставку.
