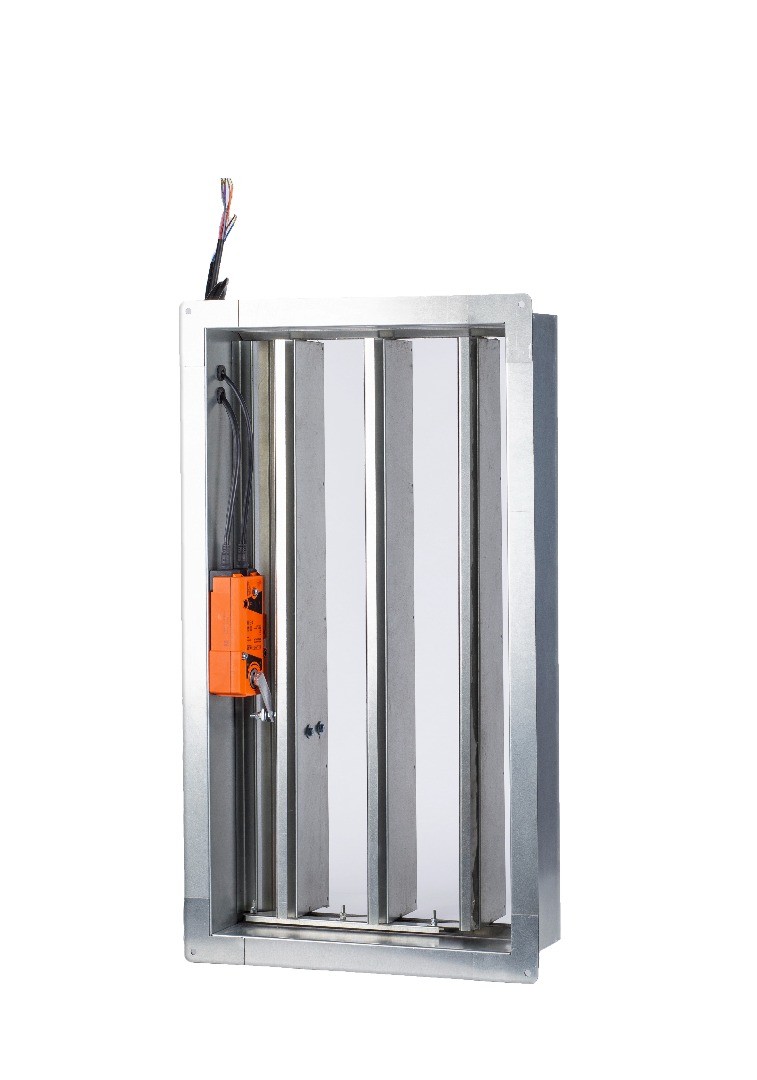

Клапан противопожарный НО-нормально открытый, EI-120 минут, ПР-прямоугольный, ВН-внутреннее расположение привода, СТ-стеновое исполнение, многостворчатый
Предел огнестойкости клапана СКАД3-НО-(EI120)-Пр-Вн в режиме нормально открытого – EI 120. Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорных заслонок из негорючих минеральных материалов и привода, расположенного внутри корпуса. Корпус имеет длину 200 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами 62,5мм на передней и 16мм на задних боковых и верхней частей клапана. Привод расположен внутри корпуса. При необходимости, клапан возможно изготовить длиной 160мм. Заслонка по типу сэндвич толщиной 42мм изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С. В соответствии с требованиями нормативных документов все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы).
В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. При нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку. Клапан работоспособен в любой пространственной ориента-
ции. Клапан работоспособен в любой пространственной ориентации. Вылета заслонки за пределы корпуса нет.
