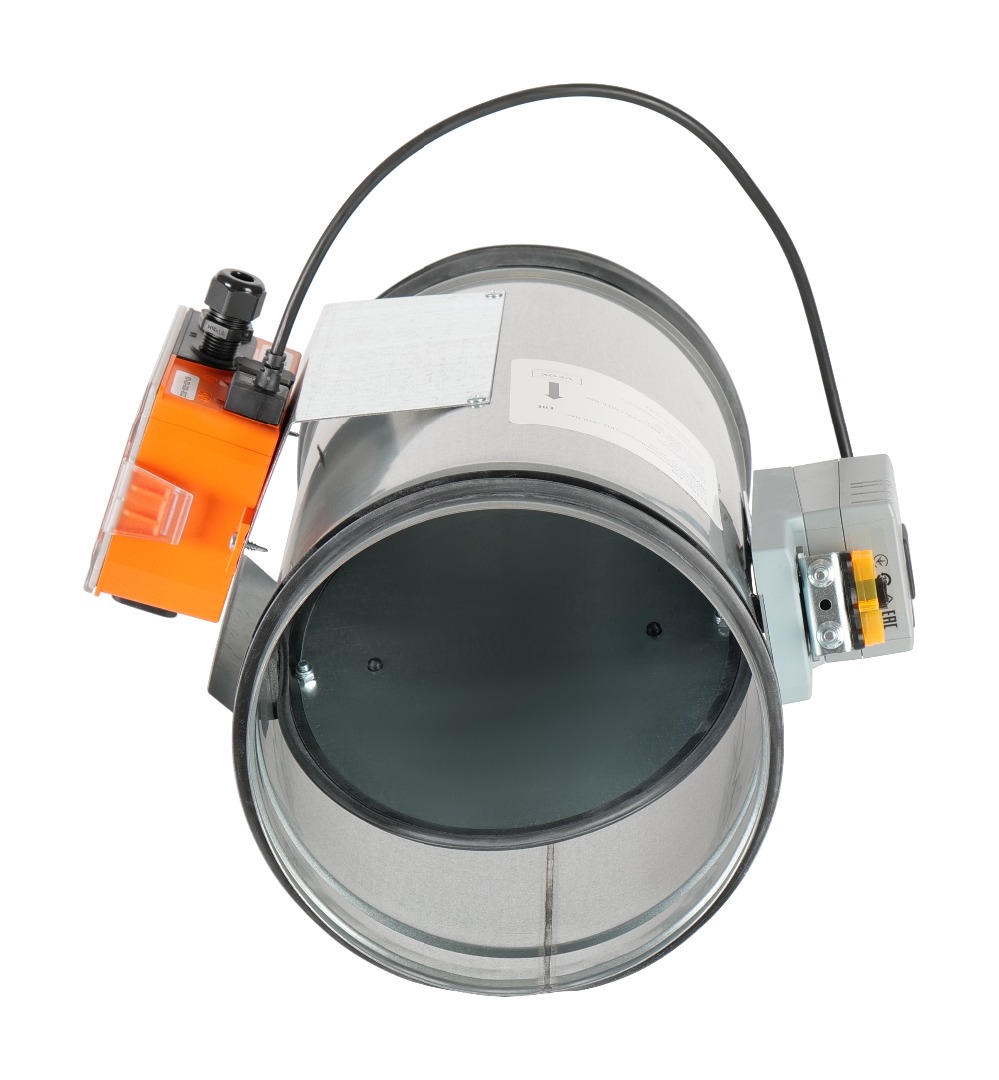

Клапан VAV КРДВ предназначен для автоматического регулирования давления и расхода воздуха в системах вентиляции по сигналам от автоматики управления зданием. Клапан может поддерживать как избыточное так и разряженное давление в помещении в зависимости от типа подключения импульсных трубок. Клапан предназначен для точного поддержания заданного расхода воздуха и давления. Принцип работы основан на измерении текущего перепада давления и регулирования расхода воздуха заслонкой с электроприводом. Привод клапана имеет аналоговый входной и выходной сигнал для управления.
Для подключения импульсных трубок для замера давления в помещении необходимо дополнительно дозаказывать:
1. Штуцер для клапана КРДВ - вывод импульсной трубки для чистого помещения. Диаметр подключения 6 мм. Имеется отверстия для крепления к перекрытию. В комплекте идет 2 шт.
2. Импульсная трубка ПВХ 8/6 мм нужной длины
Клапан является аналогом линейки клапанов Trox TVR с блоком управления Universal с преобразователем перепада давления и сервоприводом.
Регулирующий блок VRU-M1R-BAC для давлений -75/75 Па. Модульное решение для управления со встроенным датчиком Δp для загрязненных сред для поддержания давления в помещениях.
Регулирующий блок VRU-M1-BAC для давлений от 0 до 600 Па. Модульное решение для управления со встроенным датчиком Δp для загрязненных сред для поддержания давления в воздуховодах.
Рекомендуемый кабель для подключения: кабель КИС-Внг(А)-LS 2х2х0,78 для интерфейса RS-485 или КИПвЭВнг(А)-LS 2х2х0,78 (Спецкабель)
Отличие линейки клапанов регуляторов давления от VAV клапанов, смотрим и делаем правильный выбор:
