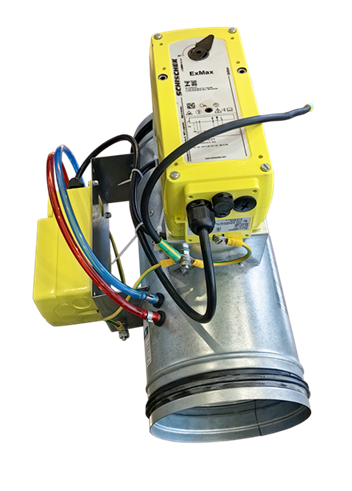

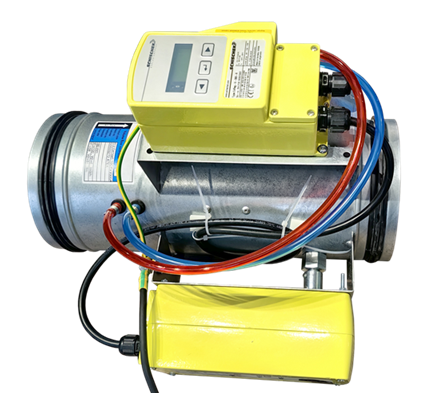

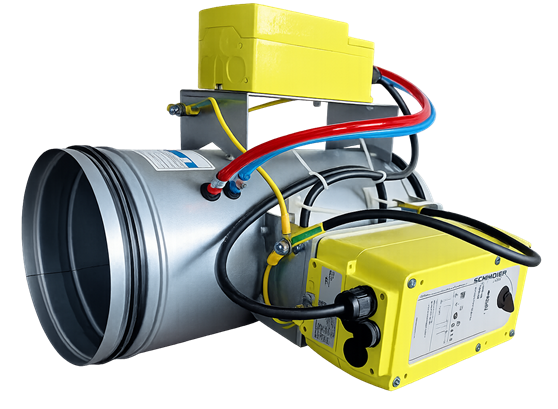

РРДР-Кр-EX — взрывозащищённый клапан-регулятор переменного расхода воздуха VAV круглого сечения. Клапан предназначен для автоматического регулирования и поддержания заданного расхода воздуха в приточных и вытяжных системах вентиляции, эксплуатируемых во взрывоопасных зонах по газу и пыли.
Регулятор непрерывно измеряет фактический расход воздуха и изменяет положение поворотной заслонки так, чтобы поддерживать заданный расход независимо от колебаний давления в вентиляционной сети. Один и тот же клапан может применяться как в режиме переменного расхода воздуха VAV, так и в режиме постоянного расхода CAV.
Воздух проходит через измерительный узел клапана — две трубки с несколькими точками отбора давления, расположенными в сечении воздуховода. По перепаду давления контроллер ExReg-V определяет фактический расход воздуха по k-фактору клапана, сравнивает его с заданным значением и подаёт команду на электропривод ExMax. Электропривод плавно поворачивает заслонку до достижения требуемого расхода.
Задание расхода подаётся аналоговым сигналом 0/2…10 В. Контроллер выдаёт сигналы фактического расхода и положения заслонки, а при аварии срабатывает релейный контакт. Если сигнал задания не подключён, контроллер автоматически переходит в режим постоянного расхода с уставкой, заданной в меню.
| Типоразмер D, мм | Скорость, м/с | Мин. расход, м³/ч | Макс. расход, м³/ч |
|---|---|---|---|
| 80 | 1,4–12,2 | 25 | 220 |
| 100 | 1,4–12,0 | 40 | 340 |
| 125 | 1,4–12,0 | 60 | 530 |
| 160 | 1,4–12,0 | 100 | 870 |
| 200 | 1,4–12,0 | 160 | 1 360 |
| 250 | 1,4–12,0 | 250 | 2 120 |
| 315 | 1,4–12,0 | 400 | 3 360 |
| 400 | 1,4–11,9 | 650 | 5 400 |
Длина корпуса — от 298 до 533 мм в зависимости от типоразмера. Стандартное присоединение — ниппельное с уплотнением, фланцевое поставляется под заказ.
РРДР-Кр-EX — диаметр D — материал корпуса (ОЦ / НЖ) — класс герметичности — контроллер / привод
Например, РРДР-Кр-EX-250-ОЦ-Кл4-ExReg-V300-A/ExMax-5.10-CY — регулятор диаметром 250 мм из оцинкованной стали, класс герметичности 4, с контроллером ExReg-V300-A и электроприводом ExMax-5.10-CY.
Для подбора клапана РРДР-Кр-EX укажите требуемый расход воздуха, диаметр воздуховода, класс взрывоопасной зоны и категорию среды, материал корпуса, а также требования к подключению автоматики.
Специалисты VEOX помогут подобрать типоразмер клапана, диапазон расхода, исполнение привода и подготовят коммерческое предложение под проект.
