Взрывозащищённый VAV клапан РРДР-Пр-EX прямоугольного сечения купить в Москве

Описание

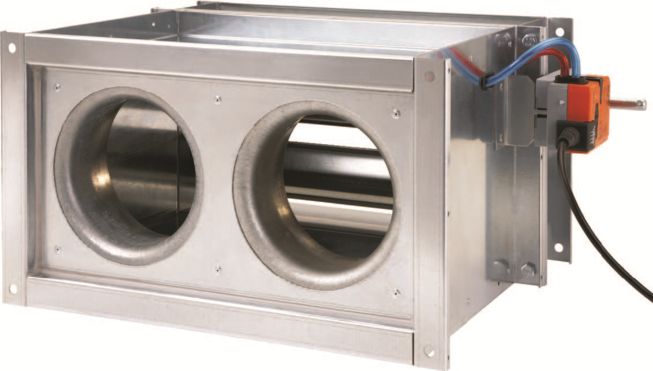

РРДР-Пр-EX — взрывозащищённый клапан-регулятор переменного расхода воздуха VAV прямоугольного сечения. Клапан предназначен для автоматического регулирования и поддержания заданного расхода воздуха в приточных и вытяжных системах вентиляции, эксплуатируемых во взрывоопасных зонах по газу и пыли.

Регулятор непрерывно измеряет фактический расход воздуха и изменяет положение многолопастной заслонки так, чтобы поддерживать заданный расход независимо от колебаний давления в вентиляционной сети. Один и тот же клапан может применяться как в режиме переменного расхода воздуха VAV, так и в режиме постоянного расхода CAV.

Где применяется РРДР-Пр-EX

в приточных и вытяжных системах вентиляции взрывоопасных производственных зон;
в системах, где требуется автоматическое поддержание расхода воздуха;
на объектах фармацевтической, химической, лабораторной и промышленной вентиляции;
в технологических системах с требованиями к точному регулированию воздухообмена;
в проектах, где требуется оборудование во взрывозащищённом исполнении.

Преимущества клапана

Автоматическое поддержание заданного расхода воздуха

Работа в режимах VAV и CAV

Компенсация колебаний давления в вентиляционной сети

Взрывозащищённый контроллер расхода ExReg-V

Взрывозащищённый электропривод ExMax

Корпус из оцинкованной или нержавеющей стали

Принцип работы

Воздух проходит через измерительную секцию клапана. По перепаду давления контроллер определяет фактический расход воздуха, сравнивает его с заданным значением и подаёт команду на электропривод. Электропривод плавно изменяет положение многолопастной заслонки до достижения требуемого расхода.

Основные технические характеристики

Тип изделия

клапан-регулятор переменного расхода воздуха VAV

Исполнение

взрывозащищённое, прямоугольное сечение

Обозначение

РРДР-Пр-EX

Режим работы

VAV / CAV

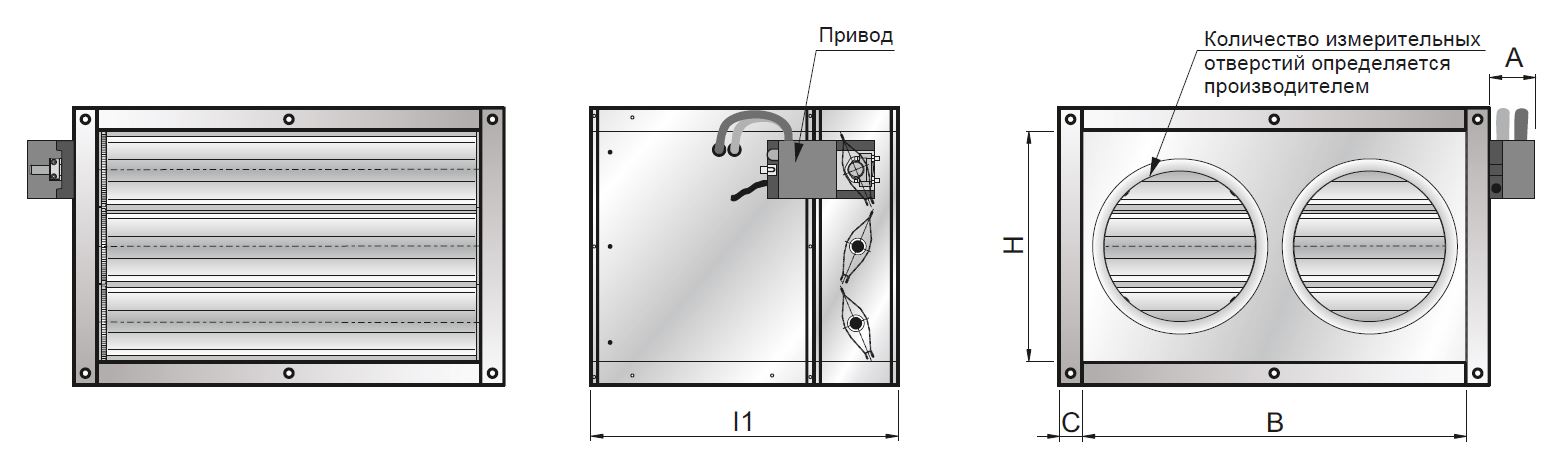

Размеры

B: 100…1200 мм; H: 100…400 мм

Диапазон расходов

от 54 до 12 960 м³/ч

Рабочее давление

до 1000 Па

Точность

±10 % при скорости воздуха не менее 2 м/с

Автоматика

ExReg-V + ExMax

Маркировка EX

1Ex h IIB T6 Gb X / 1Ex h IIC T6 Gb X / Ex h IIIC T80 °C Db X

Типоразмеры и диапазоны расхода

Типоразмер, мм	Лопаток	Скорость, м/с	Мин. расход, м³/ч	Макс. расход, м³/ч
100×100	1	1,5–7,0	54	252
200×100	1	1,5–7,0	108	504
200×200	2	1,8–8,8	259	1 267
300×100	1	1,5–7,0	162	756
300×200	2	1,8–8,8	389	1 901
300×300	3	1,6–8,8	518	2 851
400×200	2	1,8–8,8	518	2 534
400×300	3	1,6–8,8	691	3 802
400×400	4	1,5–7,5	864	4 320
500×300	3	1,6–8,8	864	4 752
500×400	4	1,5–7,5	1 080	5 400
600×300	3	1,6–8,8	1 037	5 702
600×400	4	1,5–7,5	1 296	6 480
700×300	3	1,6–8,8	1 210	6 653
700×400	4	1,5–7,5	1 512	7 560
800×300	3	1,6–8,8	1 382	7 603
800×400	4	1,5–7,5	1 728	8 640
900×300	3	1,6–8,8	1 555	8 554
900×400	4	1,5–7,5	1 944	9 720
1000×400	4	1,5–7,5	2 160	10 800
1100×400	4	1,5–7,5	2 376	11 880
1200×400	4	1,5–7,5	2 592	12 960

При необходимости поставки клапана с сечением более 1200×400 мм следует направить отдельный запрос изготовителю.

Видеообзор взрывозащищённого клапана

Заказать клапан РРДР-Пр-EX

Для подбора клапана РРДР-Пр-EX укажите требуемый расход воздуха, размер воздуховода, параметры взрывоопасной зоны, материал корпуса, необходимость герметичного или шумоизолированного исполнения, а также требования к подключению автоматики.

Специалисты VEOX помогут подобрать типоразмер клапана, диапазон расхода, исполнение привода и подготовят коммерческое предложение под проект.
