ДК-Кр VEOX — круглый дроссель-клапан для регулирования расхода воздуха в приточных и вытяжных системах вентиляции. Поворотная заслонка изменяет проходное сечение воздуховода. Управление — ручное либо электроприводом по командам внешней автоматики.
| Комплектация | Особенности | Пример шифра |
|---|---|---|
| Ниппельные клапаны из оцинкованной стали | Присоединение к круглому воздуховоду через ниппель с уплотнением EPDM. | ДК-Кр-160-Ну-ЭП1-ОЦ |
| Клапаны с фланцевым соединением | Присоединение к ответным фланцам воздуховода. Изготавливаются из оцинкованной или нержавеющей стали. | ДК-Кр-160-Ф-ЭП1-ОЦ |
| Клапаны из нержавеющей стали | Корпус и заслонка из стали AISI 304. Доступны ниппельное и фланцевое присоединения. | ДК-Кр-160-Ну-ЭП1-НЖ |
Примеры приведены для диаметра 160 мм с аналоговым электроприводом ЭП1. Каждая комплектация также доступна с ручным управлением, подготовкой под привод или трёхпозиционным электроприводом.
Клапаны выпускаются для круглых воздуховодов диаметром 80, 100, 125, 160, 200, 250, 315, 355 и 400 мм.
Для каждого диаметра предусмотрено 16 комбинаций исполнения: два материала, два типа присоединения и четыре варианта управления.
| Код | Комплектация и принцип управления |
|---|---|
| Р | Ручное управление с фиксацией положения заслонки |
| ЭП | Монтажная площадка и квадратный выходной вал для установки электропривода. Привод не входит в комплект |

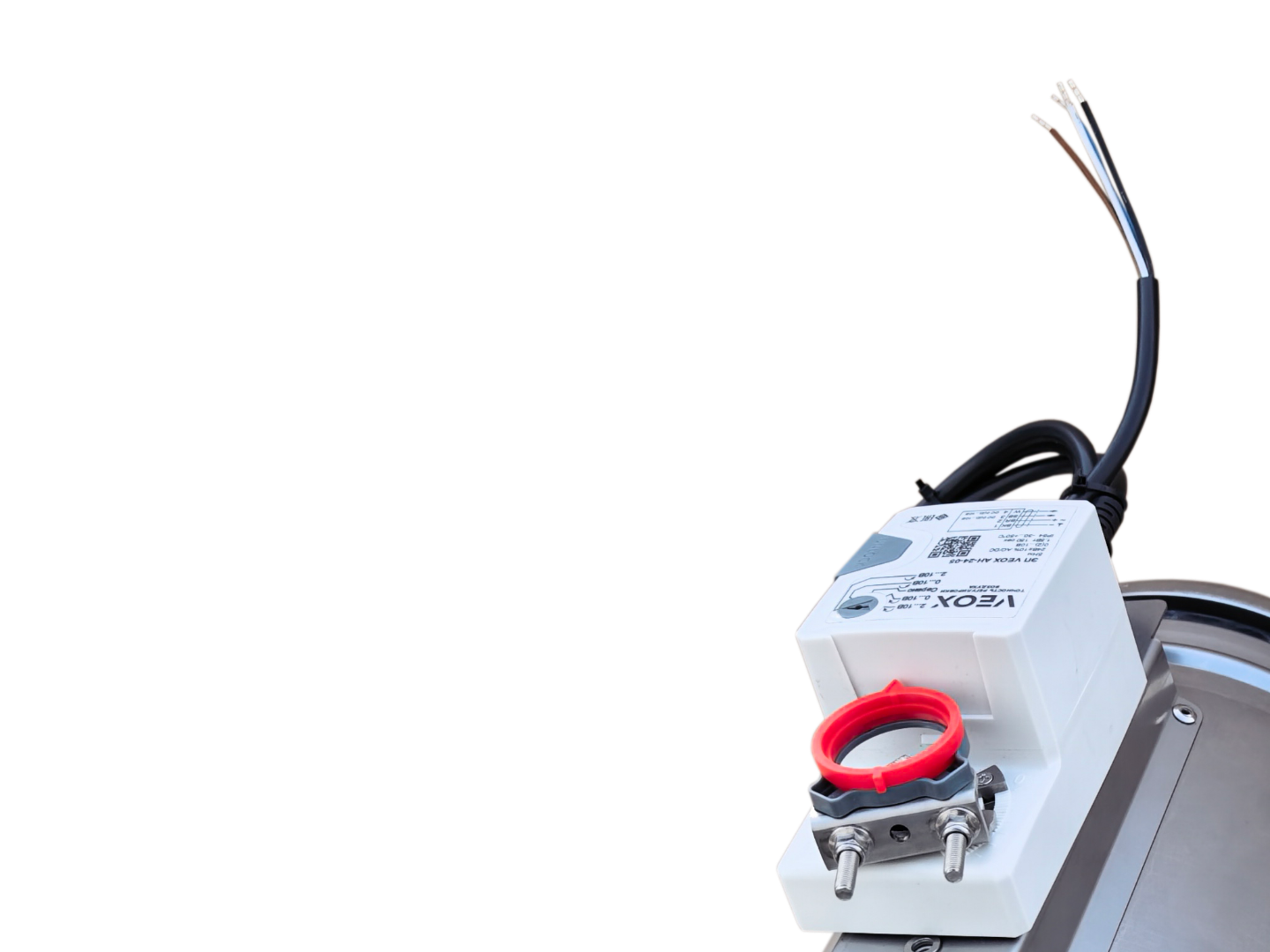

| ЭП1 | GRUNER 227C-024-08I — плавное позиционирование по сигналу 0–10 В |
| ЭП2 | GRUNER 227-024-08I — трёхпозиционное управление «открыть / стоп / закрыть» |
Комплектные электроприводы GRUNER: питание 24 В переменного или постоянного тока, крутящий момент 8 Н·м, ресурс 100 тыс. циклов, Германия. Другие совместимые приводы устанавливаются по согласованию.

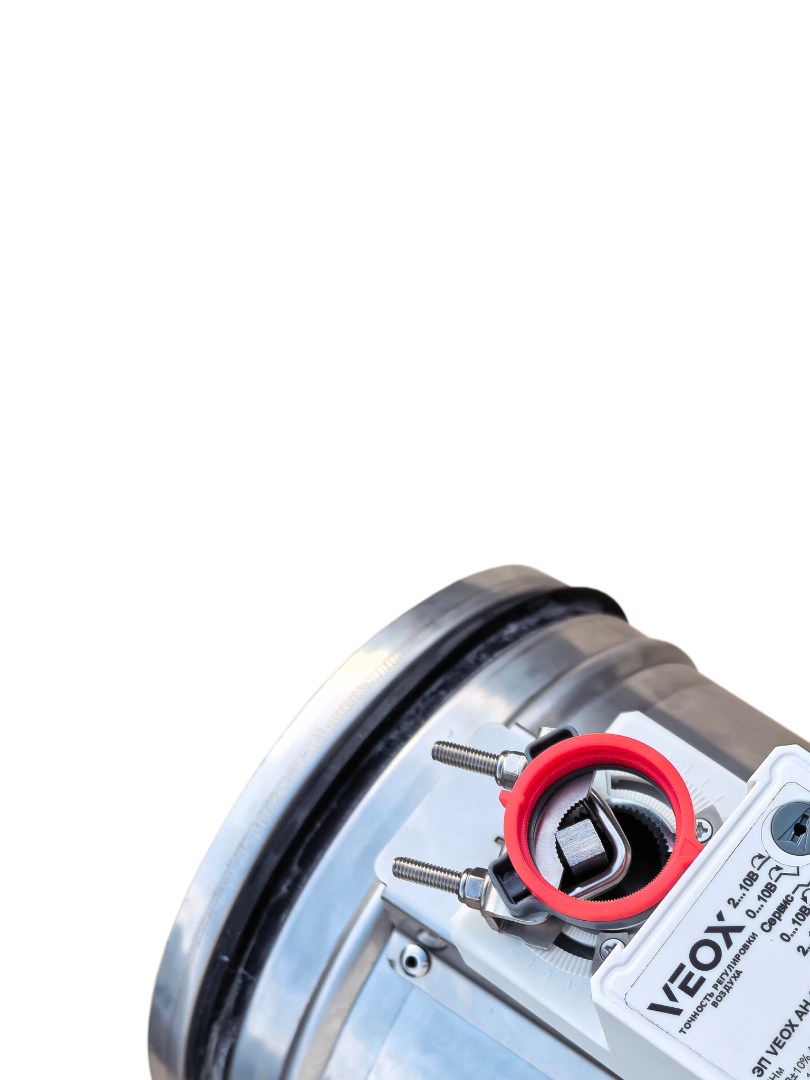

Размер квадратного выходного вала для установки привода:
ДК-Кр регулирует положение заслонки, но не измеряет расход воздуха и самостоятельно не поддерживает заданный расход или давление. Для этих задач необходимы внешние средства измерения и регулятор.
При подборе учитывают диаметр воздуховода, расчётный расход, допустимые потери давления и требования по шуму. Габариты, размеры фланцев, шумовые характеристики и схемы электрического подключения приведены в техническом описании.
ДК-Кр — диаметр — присоединение — управление — материал
Например, ДК-Кр-160-Ну-ЭП1-ОЦ — дроссель-клапан круглый Ø160 мм, ниппельное соединение с уплотнением, электропривод GRUNER с управлением 0–10 В, оцинкованная сталь.
Направьте параметры системы или проектную спецификацию — VEOX поможет подобрать исполнение и рассчитать стоимость.
