КРДВ-Кр-EX VEOX — клапан запорно-регулирующий взрывозащищённый круглого сечения с электроприводом Schischek ExMax. Клапан регулирует и перекрывает поток воздуха в приточных и вытяжных системах, работающих во взрывоопасных зонах классов 1, 2, 21 и 22. Герметичность закрытой заслонки — класс 4 по EN 1751; сертификат соответствия ЕАЭС KG417/039.DE.02.09046 по ТР ТС 012/2011.
| Комплектация | Особенности | Пример шифра |
|---|---|---|
| Без пружины, плавное управление | Привод ExMax-5.10-Y: управление 0–10 В или 4–20 мА, обратная связь по положению 0–10 В и 4–20 мА | КРДВ-Кр-EX-250-ОЦ-Кл4-ExMax-5.10-Y |
| Без пружины, 3-позиционное управление | Тот же привод ExMax-5.10-Y, переведённый в 3-позиционный режим: команды «открыть» / «закрыть», обратная связь сохраняется | КРДВ-Кр-EX-160-НЖ-Кл4-ExMax-5.10-Y |
| С пружинным возвратом | Привод ExMax-5.10-YF: при отключении питания заслонка уходит в положение безопасности (НЗ или НО) за ≈10 или ≈3 с | КРДВ-Кр-EX-315-ОЦ-Кл4-ExMax-5.10-YF |
Шифры приведены для примера. Режим управления (0–10 В, 4–20 мА или 3-позиционное) в шифр не входит — его указывают в полном наименовании и в спецификации. Для привода с пружиной в заказе указывают положение безопасности: нормально закрыт (НЗ) или нормально открыт (НО).

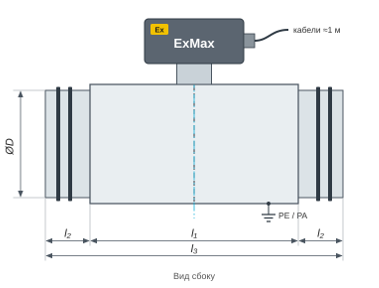

Диаметры: 80, 100, 125, 160, 200, 250, 315 и 400 мм. Корпус и заслонка — из оцинкованной стали (ОЦ) или нержавеющей стали AISI 304 (НЖ).
С приводами ExMax-5.10-Y и ExMax-5.10-YF это 32 исполнения: 8 диаметров × 2 материала × 2 привода. Приводы повышенного момента ExMax-15.30-Y и ExMax-15-YF — по согласованию.
Присоединение — ниппельное, с двухлепестковыми уплотнениями из EPDM: герметичность соединения — класс D по EN 12237, корпуса — класс C по EN 1751. Рабочее давление — до 1000 Па, скорость воздуха — до 10 м/с.
| Код | Комплектация и принцип управления |
|---|---|
| ExMax-5.10-Y | Без пружины, 5 / 10 Н·м. Питание 24–240 В AC/DC. Управление 0–10 В, 4–20 мА или 3-позиционное; обратная связь 0–10 В и 4–20 мА одновременно. Базовое исполнение для DN 80–400. |
| ExMax-5.10-YF | С пружинным возвратом, 5 / 10 Н·м, момент пружины не менее 10 Н·м. Управление как у ExMax-5.10-Y. При отключении питания переводит заслонку в положение безопасности за ≈10 или ≈3 с. |
| ExMax-15.30-Y | Без пружины, 15 / 30 Н·м. Управление как у ExMax-5.10-Y. По согласованию. |
| ExMax-15-YF | С пружинным возвратом, 15 Н·м. Управление как у ExMax-5.10-Y. По согласованию. |
Режим управления переключается на приводе: три коротких нажатия кнопки — и индикатор меняет цвет с зелёного (плавное управление) на жёлтый (3-позиционное). В 3-позиционном режиме привод управляется командами «открыть» / «закрыть», сигнал положения продолжает выдаваться.
Привод поставляется с двумя заводскими кабелями длиной около 1 м и потребителем не вскрывается. Во взрывоопасной зоне его подключают через сертифицированную клеммную коробку Ex e; коробка и кабельные вводы в комплект поставки не входят.
КРДВ-Кр-EX регулирует и перекрывает поток, но не измеряет расход и не поддерживает его постоянным. Для поддержания заданного расхода во взрывоопасной зоне применяется регулятор РРДР-Кр-EX.
Маркировка взрывозащиты клапана: 1Ex h IIB T6 Gb X, 1Ex h IIC T6 Gb X, Ex h IIIC T80°C Db X. Температура окружающей среды — от −40 до +50 °C, с приводом ExMax при классе T6 — до +40 °C. Температура перемещаемого воздуха — от −15 до +50 °C.
При подборе учитывают диаметр воздуховода и скорость воздуха, класс зоны и группу взрывоопасной смеси, способ управления, необходимость положения безопасности при отключении питания и материал корпуса по условиям среды.
КРДВ-Кр-EX — диаметр — материал — класс герметичности — электропривод
Например, КРДВ-Кр-EX-250-ОЦ-Кл4-ExMax-5.10-Y — клапан запорно-регулирующий взрывозащищённый Ø250 мм, корпус из оцинкованной стали, класс герметичности заслонки 4 по EN 1751, электропривод Schischek ExMax-5.10-Y без пружины, питание 24–240 В AC/DC, управление 0–10 В.
Направьте параметры системы или проектную спецификацию — VEOX поможет подобрать исполнение и рассчитать стоимость.
